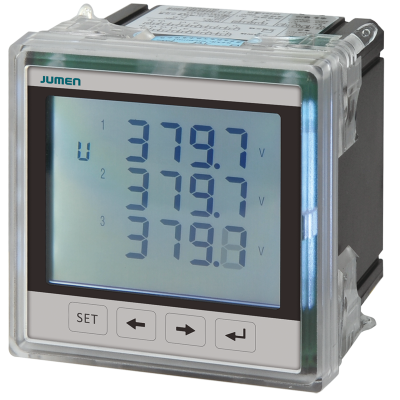

明及 MECAN AEP600E-3HY谐波监测表 96方形 液晶显示
产品货号 ：0013-0037
参考价：￥1900.00 台
云配件价：￥760.00 台
已选择："96方形", "LCD"
概述 PD90E-3HY谐波监测表
96方形外形及安装尺寸图
AEP600E系列网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计。它能测量所有的常用电力参数，如：三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示；由于该仪表具有完善的通讯联网功能，所以我们称之为网络电力仪表，适合于实时电力监控系统。
AEP600E网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，AEP600E系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网接线方式

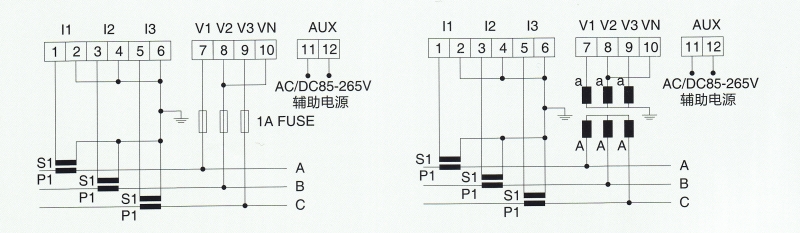

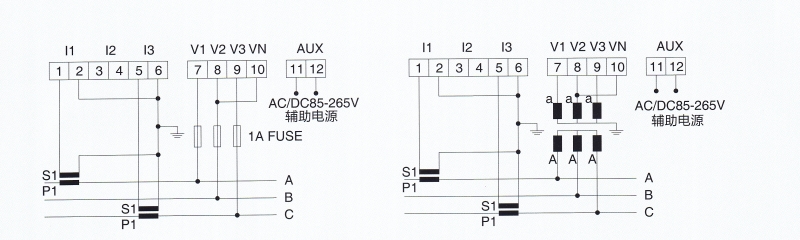

可选单元接线
亮点● 直接从电流、电压互感器接入信号，可任意设定PT/CT变比；
● 各主要功能采用模块化设计，功能增减灵活方便；
● 参数采用LED或LCD数码显示，直观明了；
● 采用标准的现场通讯协议，可方便的接入SCADA及PLC系统中；
● 卡扣式安装，无需螺丝固定，安装方便；
● 四象限电能计量，分时计费，最大需量记录及12个月电能统计；
● 谐波测量功能。
技术规格
通用规格
网络三相三线
精度等级U、I：0.2级F：0.05Hz P、Q：0.5级 有功电能、无功电能：0.5级
电源工作范围：AC、DC 80V-270V,功耗：<=4VA
额定值电压：AC100V、220V、380V, 电流：AC1A、5A（订货时标明电压、电流变比）
过负荷持续：1.2倍, 瞬时：电压2倍（10秒）,电流10倍（5秒）
功耗电压回路功耗< 1VA（每相）, 电流回路功耗< 0.4VA（每相）
阻抗电压回路阻抗> 200kΩ, 电流回路阻抗< 0.1Ω
频率45-65Hz
规格选项
显示方式LCD
外形 96方形
可选项1、K1、K2、M或F单选 2、K1+M+F 3、K2+M+F
使用场所高压重要回路,低压进柜线
功能I1、I2、I3 、V1（V12）、V2（V23）、V3（V31）、 P1、P2、P3、PΣ、Q1、Q2、Q3、QΣ、F、 PF1、PF2、PF3、PF、四象限电能、最大需 量、THDO、CF电压波峰系数、KF电流K系数、 THDI、2-31次谐波、THFF电话波峰因子、电压电 流不平衡度、RS485/Modbu
环境条件
工频耐压2KV/1min交流有效值
抗干扰性能符合GB6162
温度工作：-10℃～+55℃,存储：-25℃～+70℃
湿度≤95%RH,不结露,无腐蚀性气体场所
海拔≤2500米
制造商提供的信息一年保修
包装清单合格证*1 仪表*1 说明书*1
